熱量表

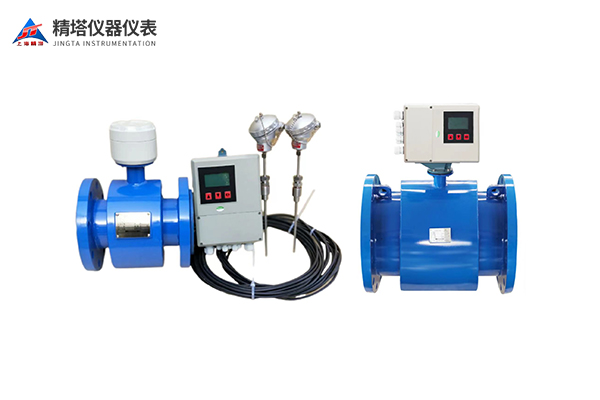

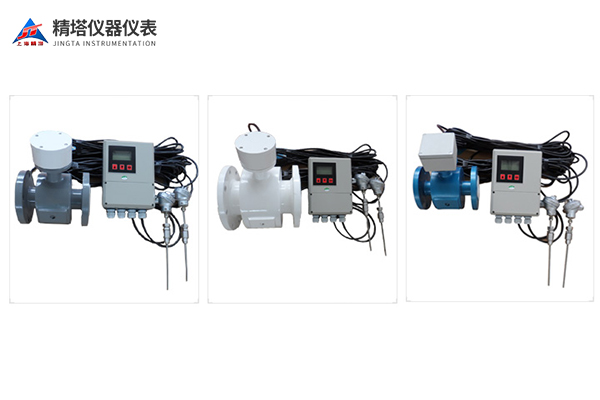

熱量表，是計算熱量的儀表。熱量表的工作原理：將一對溫度傳感器分別安裝在通過載熱流體的上行管和下行管上，流量計安裝在流體入口或回流管上（流量計安裝的位置不同，最終的測量結果也不同），流量計發出與流量成正比的脈沖信號，一對溫度傳感器給出表示溫度高低的模擬信號，而計算儀采集來自流量和溫度傳感器的信號，利用計算公式算出熱交換系統獲得的熱量。

熱量表的檢定從原則上來說，應當盡可能模擬實際工作的狀態來進行。但是熱量表的實際狀態是由流量和溫差二個參數的任意組合而確定的，很難模擬所有的實際狀態，所以，通常用下面的方法進行檢測。

1、整體檢定法

整體式熱量表最好用整體檢測方法進行檢定，具體做法是由標準的檢定裝置分別設定一個流量和溫差，熱量的標準值由標準裝置直接給出，把被檢熱量表的熱量示值與標準裝置的標準值進行比較，即可得到被檢熱量表的誤差。只有這種檢定方法對于熱量表才是真正意義上的檢測，但是，這種方法對于檢定裝置的要求是極高的，國內尚無這種檢定裝置。

2、分體檢定法

分體檢定法就是用不同的裝置對熱量表的三個組成部分，流量計、溫度傳感器和積算器分別進行檢定，在得到三個部分的誤差后，它們的算術和即認為是熱量表的整體誤差，而且不再產生新的誤差。具體做法是：

流量傳感器的檢定：就是只檢測流量計在流量計量方面的性能，其性質就如同檢測一塊水表，不過對于熱量表的流量計，還要檢測其在不同溫度的熱水狀態下的計量特性。一般的做法是，根據被檢流量計的額定流量Qn在標準裝置上設定不同的流量點（流速）和不同的溫度條件，來綜合考察被檢流量計的誤差。流量點的設定如下：

出廠檢驗分三點：1.1qmin，0.1qp，qp

型式檢驗分六點: 1.1qmin，0.1qp，0.3 qp，0.5 qp，qp，0.9 qp，

以上流量點分別在常溫，55+/-5℃，85+/-5℃的條件下各測量一遍。

所得到的測量結果按下式計算誤差：

E=（示值-標準值）/標準值*100%

其中標準裝置通常采用容積法，稱量法和標準表法三種。容積法受溫度的變化和介質的氣化影響較大，所以很少采用。流行的做法是把稱重法和標準表法結合使用，即用標準表來保證操作的自動化，用稱重來保證精度。

溫度傳感器的檢定：如果某些整體表的溫度傳感器和積算器是固定在一起的，那么將把溫度傳感器的誤差和積處器的誤差是加在一起的，否則，就地溫度傳感器進行單獨檢定。其做法是，把溫度傳感器放入恒溫裝置中，在不同的溫度點下，考察其所示溫度與標準溫度的誤差。需要注意的是，對于溫度傳感器不光要進行單支檢測，更重要的是還要檢測其配對誤差。

積算器的檢定：由于積算器的設計原理各不相同，所以最好針對其各自的原理使用相應的檢定方法。具體做法是，通過模擬裝置把溫差信號和流量信號輸入積算器，然后考察其計算結果與理論結果的誤差。
