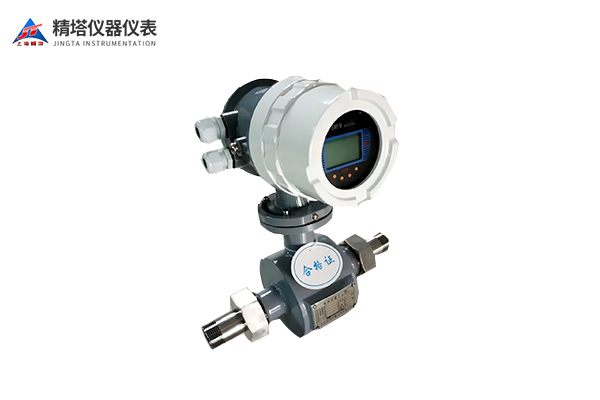

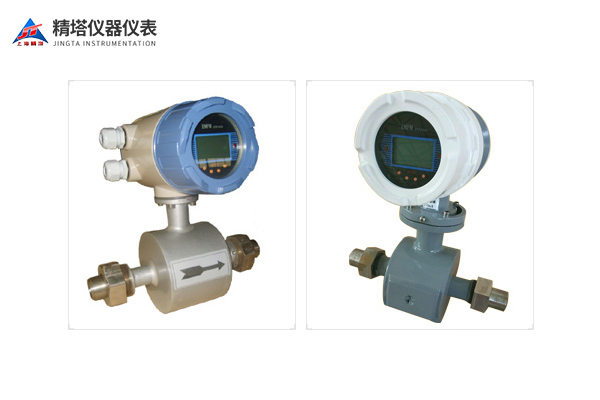

螺紋連接型電磁流量計

JT系列電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設，河流疏浚等領域的流量計量。

電磁流量計利用法拉第電磁感應原理來測量液體流量。當導電的液體通過電磁流量計時，流體中的電流會在磁場的作用下產生一個電壓信號。根據法拉第電磁感應定律，該電壓信號與液體的流速成正比。通過測量電壓信號的大小，可以準確計算出液體的流量。

電磁流量計的工作原理基于法拉第電磁感應定律，如圖一。

當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢(E)，此感應電勢由兩個測量電極檢出，數值大小與流速和磁場的磁感應強度大小成正比，其值為：E=B.V.D.K。

公式中：

K-與磁場分布及軸向長度有關的系數 B-磁感應強度

V-導電液體平均流速 D-電極間距(測量管內直徑)

產品特點：

● 測量不受流體密度、粘度、溫度、壓力和電率變化的影響;

● 測量管內無阻流部件，無壓損，直管段要求低，對漿液測量有獨特的適應性。

● 公稱通徑DN6-DN3000覆蓋范圍寬，襯里和電極有多種選擇，能適用多種測量介質，具有良好的耐腐蝕性和耐磨損性;

● 轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小;

● 轉換器采用32位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1，可以根據用戶實際需要在線修改量程;

● 高清晰度背光LCD顯示，中英文菜單操作可選，使用方便，操作簡單，易學易懂;

● 具有RS485-MODBUS、RS232、Hart和Profibus等數字通訊信號輸出(選配);

● 具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能;

● 采用SMD器件和表面安裝(SMT)技術，電路可靠性高;

● 紅外手操器操作，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配);

● 內部有三個計量器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄掉電時間(選配);

● 可用于相應的防爆場合；

技術參數：

應用領域：

電磁流量計廣泛應用于化工、石油、水處理、食品和制藥等領域。常見的應用包括流程監測、水資源管理、排放控制、供暖系統和冷卻系統等。

選型注意事項：

1. 流量范圍：根據實際需求選擇合適的流量范圍，確保電磁流量計在正常工作范圍內。

2. 介質性質：考慮液體的電導率、溫度、壓力以及腐蝕性等特性，在選型時選擇合適的電磁流量計材質和襯里材料。

3. 安裝條件：根據管道直徑、流速要求和安裝空間等因素，選擇合適的電磁流量計安裝方式（插入式、側裝式等）。

4. 環境要求：考慮工作環境的溫度、濕度、震動等因素，選擇具有良好耐環境能力的電磁流量計。

5. 功能要求：根據實際應用需要，選擇具備報警功能、遠程監測和通信接口等特點的電磁流量計。
