插入式渦街流量計

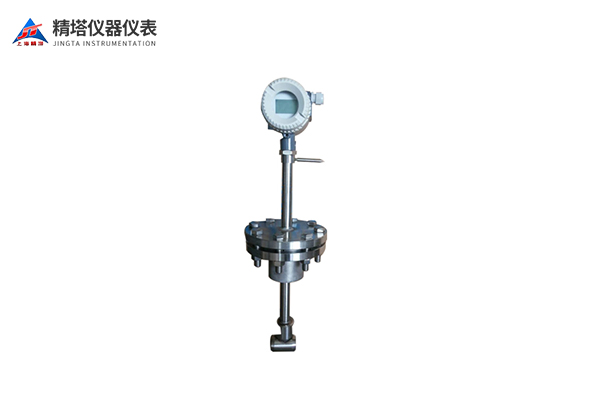

LUGB型插入式渦街流量傳感器，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。插入式渦街流量傳感器防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
咨詢熱線：021-5608 9855
聯系我們
LUGB型插入式渦街流量傳感器，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。插入式渦街流量傳感器防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
適用介質：蒸汽、氣體、液
體儀表精度：±1.0%R, ±0.5%R,
儀表材質：不銹鋼
現場液晶顯示：帶
口徑范圍：DN200—DN1500mm
工作原理：
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
儀表特點：
a.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
b.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
c.壓力損失小，量程范圍寬，范圍度達1:25。
d.無可動部件，長期穩定，結構簡單便于安裝和維護。
技術參數：
公稱通經（mm） | 200，250，300， 400，500，600，800， 1000，1200，1500 | |
儀表規格 | 簡易插入式 | 球閥插入式 |
拆裝方式 | 斷流后拆裝 | 不需斷流，關閉球閥后即可拆裝 |
儀表型號 | A型 | B型 |
精確度 | ±2.5% | ±2.5% |
量程比 | 1:10；1:15 | 1:10；1:15 |
顯示器 | 可選 | 可選 |
輸出信號 | 可選：脈沖或4-20mA | 可選：脈沖或4-20mA |
信號線接口 | 內螺紋M20×1.5 | 內螺紋M20×1.5 |
通訊接口 | 可選RS485 | 可選RS485 |
供電電源 | 傳感器：+12VDC 、+24VDC（可選） | 傳感器：+12VDC 、+24VDC（可選） |
信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） | STVPV3×0.3（三線制），2×0.3（二線制） |
傳輸距離 | ≤500m | ≤500m |
防爆等級 | 可選ExdIIBT6或ExiaIICT4 | 可選ExdIIBT6或ExiaIICT4 |
防護等級 | IP65 | IP65 |
允許振動加速度 | 1.0g | 1.0g |
阻力損失系數 | Cd<2.6 | Cd<2.6 |
整機功耗 | ＜1W | ＜1W |
儀表材質 | 1Cr18Ni 9Ti | 1Cr18Ni 9Ti |
公稱壓力 | PN1.6Mpa；PN2.5Mpa | PN1.6Mpa；PN2.5Mpa |
被測介質溫度（℃） | －40～+250℃ | －40～+250℃ |
環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
測量范圍：
公稱通徑 | 測量范圍(m3/h) | 公稱通徑 | 測量范圍(m3/h) | ||
液體 | 氣體 | 液體 | 氣體 | ||
200 | 70-700 | 600-6000 | 500 | 450-4500 | 4200-42000 |
250 | 110-1100 | 1060-10600 | 600 | 600-6000 | 6100-61000 |
300 | 180-1800 | 1500-15000 | 800 | 800-8000 | 11000-110000 |
350 | 210-2100 | 2000-20000 | 1000 | 1200-12000 | 17000-170000 |
400 | 270-2700 | 2700-27000 | 1200 | 1800-18000 | 24000-240000 |
450 | 350-3500 | 3300-33000 | 1500 | 2600-26000 | 38000-380000 |
